DMX signal distributor

Detailed Product Description

I．Summarization

DMX121 signal distributor is one of DMX signal distributor series, is specially used for amplifying DMX512 digital lighting control signal. The input/output interface adopts high voltage isolation technology, applied to amplify DMX512 signal transmission in the short distance, as well as the using occasion where output/input interfaces need to be complete electrical isolation. Due to the independent isolation between input/output interface, it can avoid burning precision digital light console by the problem of the controlling circuit, decoder, computer light, silicon box and so on, to ensure the safe operation of digital lighting control, and also ensure DMX signal can normal transfer to all kinds of lighting equipment, so as to improve reliability for the whole digital lighting control system.

II．Technical parameters

● Working temperature: -20-60℃

● Input voltage: AC 100 ~ 240V  50～60HZ

● Rated power: 2W

● Input signal：1 channel DMX512 signal

● Output signal：1 channel DMX512 signal output, the output port can be connected to 32 equipments mostly.

● The isolation voltage between input/output interface: > 1000V

● Cascade quantity: can cascade 16pcs signal amplifier mostly.

● Net weight: 0.35kg

● Gross weight: 0.60kg

● External dimension: L144.5*W72.5*H38mm

● Packing size: L175*W133*H58mm

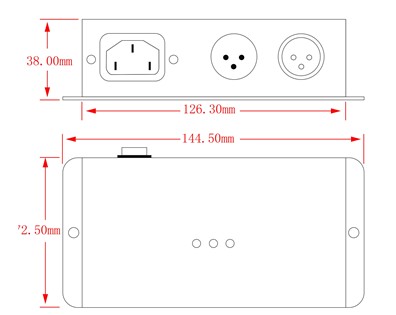

III. External Dimension

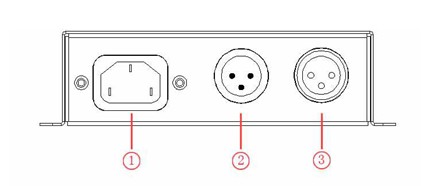

IV. Interface Specification

1AC100～240V power interface  2DMX signal kalong input interface   3DMX signal kalong output interface

DMX kalong interface

Power interface：

Direct access to 100-240V AC.

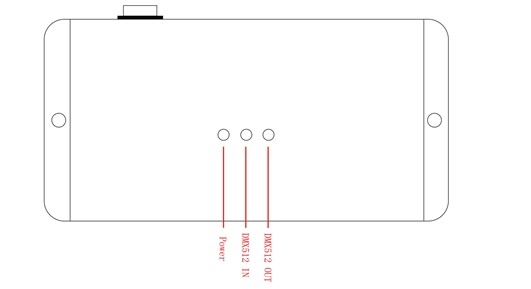

V. Signal light specification

Power light: light is on - Power on; Light is off - power off

DMX512 IN light: light is on - DMX512 signal input normal; Light is off - DMX512 signal without input or unnormal

DMX512 OUT light: light is on - DMX512 signal output normal; Light is off - DMX512 signal output failure

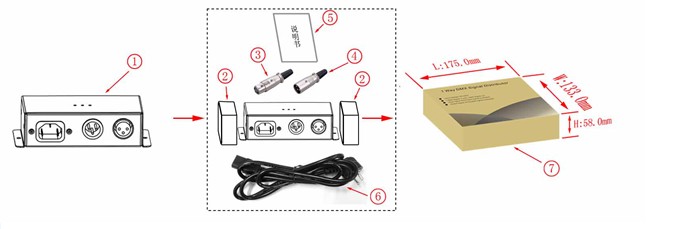

VI. Product assembly structure and packing plan

Product and accessories description:

1DMX121 signal distributor 1PCS  2 PE Foam  2PCS  3 XLR Male 1PCS

4 XLR Female 1PCS   5Specification 1 PCS  6AC power line 1 PCS  7 outer-package 1PCS
