Low voltage touch panel Color temperature Controller(America standard)

Detailed Product Description

 Product Specifications

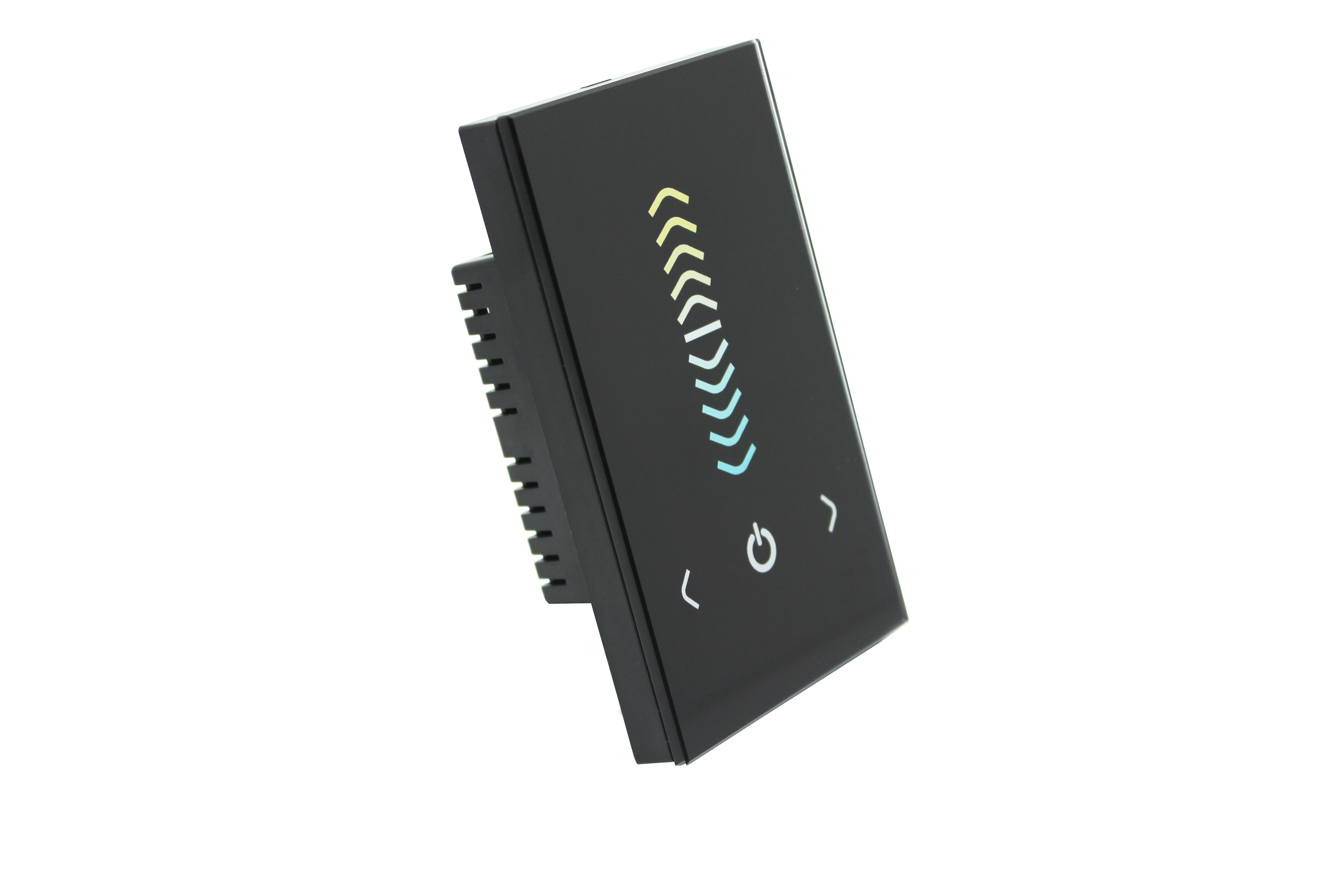

NAME: Low-voltage Touch Panel Dimmer (America standard)

MODEL: TM07U









Summarization





Touch panel controller is a new high-end dimmer which newly developed by our company. It adopts glass panel design, is beautiful and fashionable in appearance. It adopts high precision capacitance touch control chip, increases the touch sensitivity, reduces trigger which caused by mistake. It is used for controlling a variety of lamp whose source of light is LED. For instance, point source of light, flexible light strip, panel lights etc., it has many advantages such as convenient to connect, easy to use and others.







Technical Parameters



 Working temperature: -20-60 °C

 Supply voltage: DC12~24V

 Output voltage: DC12~24V

 Output: 2 channel

 Connection mode: common anode

 External dimension: L74 Χ W120 Χ H42mm

 Packing size: L145 Χ W99 Χ H53 mm

 Net weight: 127g

 Gross weight: 177.5g

 Static power consumption: <1W

 Output current: <4A(each channel)

 Output power: 12V<96W, 24V<192W













External Dimension



Unit: mm













Interface Specifications











4 and 5: power input, input voltage range: 12-24V, 4 for positive, 5 for negative.

1,2 and 3: power output, output voltage is 12-24V, Max output current is 8A, 3 for positive, 1 for the cool color lamp interface, 2 for the warm color lamp interface.













Controller Instruction:





1. Button function:





: set key for color-temperature, up to 46 touch points.

 : turn on/off dimmer at any state; when in an open state, long press the button more than 3 seconds to open or close the output of the buzzer.

: reduce static brightness, 255 grades.

: increase static brightness, 255 grades.





2. Standard change is shown in the below table:



Mode No.	Function	Mode No.	Function
1	warm white	7	Cold White +80% warm white
2	warm white +20% Cold White	8	Cold White +60% warm white
3	warm white +40% Cold White	9	Cold White +40% warm white
4	warm white +60% Cold White	10	Cold White +20% warm white
5	warm white +80% Cold White	11	Cold White
6	White















Typical Application



















Installation Method



1. Gently pry gaps in touch panel with a screwdriver, and then you can slowly remove the panel, as shown below;





2. Wiring

Connect wiring according to typical application. Refer to typical application;



3. Install switch base

As shown in the picture, mount the controller on the cassette in the wall after connecting the wire, and then nail the screw, fix it on the wall, finally you can install the switch pedestal on the wall;





4. Close touch panel

Look at the direction of touch panel, and then closed the touch panel.







Remarks:

 1. Connect the load wire at first, following by the power wire; Please ensure short circuit can not occur between connecting wire before you turn on the power;

 2. The supply voltage of controller ranges in DC12V~DC24V, it may burn out the controller once exceed the voltage ranges.
