Strip DMX Decoder

Detailed Product Description

Summarization

The DMX decoder adopts the advanced micro control unit, it receives standard DMX-512 digital control signal that is widely used in the and transform it into PWM signal to drive LED; the port of DMX signal has lightning protection measures, while the load output has over-current protection circuit; You could connect the DMX decoder with DMX digital console to achieve dimming or various changes in procedures. Not connected with DMX console, you can choose select the built-in 11 kinds of default patterns through the wireless remote control.



Technical Parameters

  Decoder

  ● Working temperature: -20-60 ℃

  ● Input voltage: DC5-24V

 ● Output: 3 channel

  ● Connection mode: common anode

● External dimension: L175 * W53 * H27（mm）

● Packing size: L180 * W58 * H58（mm）

● Net weight: 300g

● Gross weight: 350g

● Output current: <5A (each channel)

● Output power: 5V:<75W,  12V:<180W,  24V:<360W



  Touch remote

  ● Working temperature: -20-60℃

  ● Power supply mode: AAA*3 battery

  ● Supply voltage: 1.5V*3

  ● Standby power consumption: 0.015mW

  ● Standby current: 3uA

  ● Emission current: 10mA

  ● Remote distance: 15m

  ● Standby time: 6 months

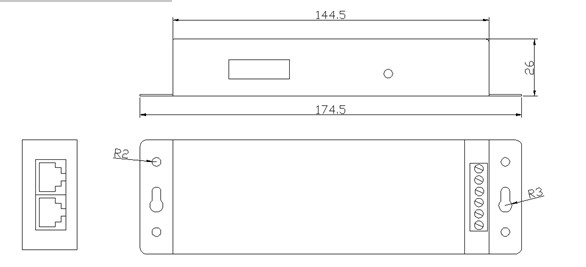

 Decoder External Dimension:



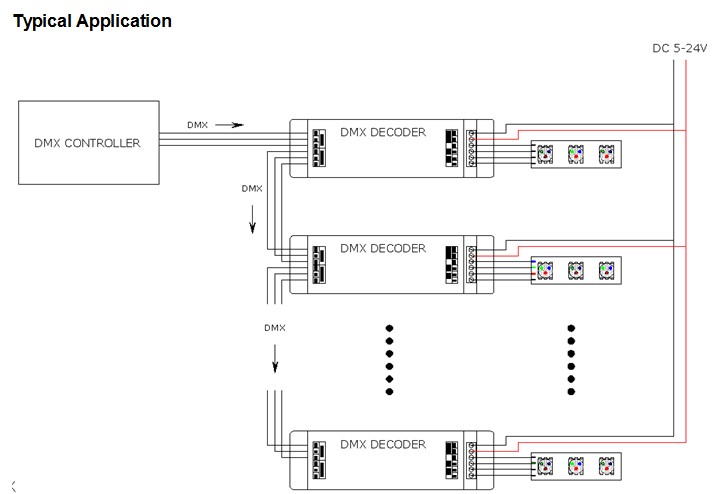

Interface Specification

Interface of DMX signal adopts RJ45 cable interface, wiring is as follows:



DMX IN: input interface of DMX signal, D+ should be connected with positive of signal, D- connected with negative of signal, Gnd connected with ground.

DMX OUT: output interface of DMX signal, D+ should be connected with positive of signal, D- connected with negative of signal, Gnd connected with ground.



Power and load output adopts the 6PIN green terminal, wiring is as follows:



POWER: input interface of power, V+ should be connected with positive of power, V- connected with

 negative of power, the range of supply voltage is DC5-24V

OUT PUT: load output interface, V+ should be connected with the positive of light, R, G, B connected with

 negative, correspond to the three channels.
