Touch Panel Dimmer

Detailed Product Description



Product Specifications

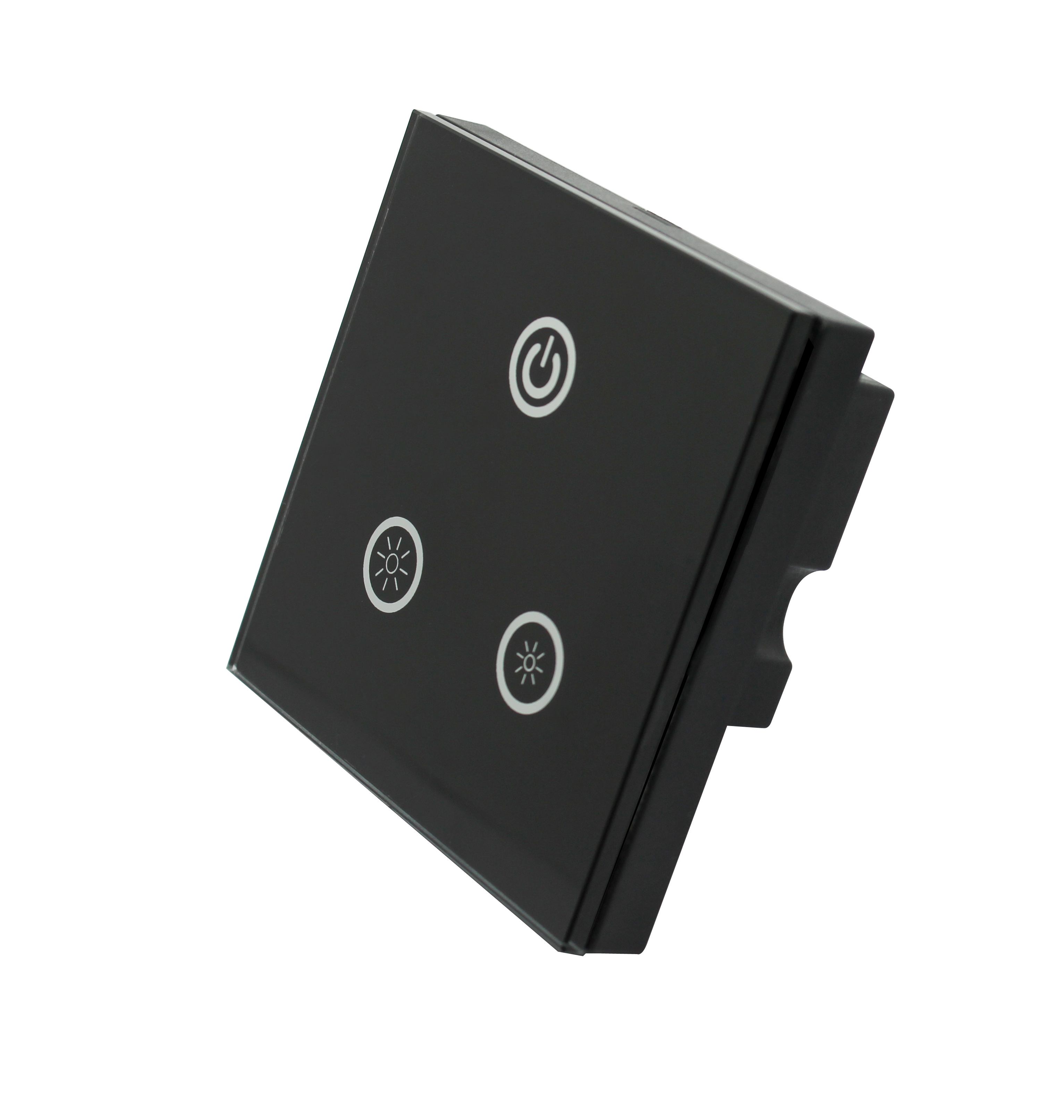

NAME: Touch Panel Dimmer

MODEL: TM05











Summarization



Touch on dimmers is a level 256 can realize the light of high-grade controller. The glass panel design, appearance beautiful, vogue. Adopting high precision capacitance touch control chip, increased the touch sensitivity, reduces by mistake triggered. Users can according to actual needs, will light moves to a proper brightness.





Technical Parameters



 Working temperature: -20-60 °C

 Supply voltage: DC12~24V

 Output: 1 channel

 Connection mode: common anode

 External dimension: L86 Χ W86 Χ H36mm

 Packing size: L115 Χ W110 Χ H56 mm

 Net weight: 146g

 Gross weight: 197g

 Static power consumption: <1W

 Output current: <8A

 Output power: 12V<96W, 24V<192W









External Dimension





Unit: mm









Interface Specifications

















Controller Instruction:



 :you can turn on/off controller output at any time;

 : increase brightness;

 :Reduce brightness ke.









Typical Application













Installation Method





1, open the touch panel



(1) as shown in figure, use screwdriver in touch panel gently pry gaps, Take the panel;











(2) as shown in figure: the flat cable taken down. Open the lock connection seat, take the flat cable









2, wiring



In the Typical Application. Reference typical application circuit.





3, installation switch base



As shown in figure, connected line will touch installed on the wall in the cassette controller, Screw in screw, make fixed in the wall, will be installed base to the wall.









4, cover touch panel



According to step up good row line, lock flat cable lock, cover panel.







Remarks:

 1. Connect the load wire at first, following by the power wire; Please ensure short circuit can not occur between connecting wire before you turn on the power;

 2. The supply voltage of controller ranges in DC12V~DC24V, it may burn out the controller once exceed the voltage ranges.
