Ultra-thin 14key wireless controller

Detailed Product Description

 Product Specification

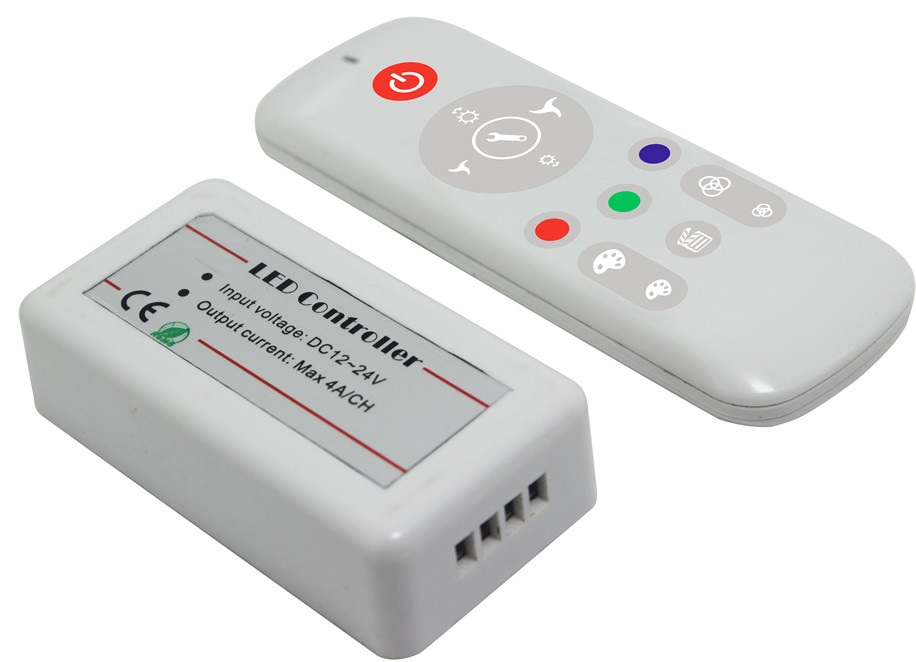

Name: Ultra-thin 14key wireless controller

Model: RF600



Summarization

     This product is a controller that can realize variety of mode selection, variety of color and multistage dimming. Controller in curing the red, green, blue, green, yellow, purple, white seven colors to choose from. Except these common seven kinds of color, it also can based on the actual needs to collocation of any color by setting the proportion of the RGB tricolor ratio, and can save three matching color to use next time. Remote control adopt lithium batteries, it have a regular USB charging interface, appearance beautiful, fashion, easy to use.



Main feature

â‘ Quick and easy to operate, after choosing a mode you can choose a different color. For example: after choice the explosive flash mode, you can select other color strobe via color key, can choose red strobe, green strobe……

â‘¡Remote control looks beautiful, fashionable, can through USB to charging.

â‘¢Automatic sleep function, when the remote control is under no key state more than 5s, can automatically go into standby mode, to achieve power saving, extend battery life.

Technical parameters

Controller:

Working temperature: -20-60°C

Power supply voltage: 12-24V can choose

Output: 3 channel

Connect way: common anode

Static power consumption: <1W

Output current: ≤4A(each channel)

External dimension: L85 * W45 * H22 mm

Packing size: L150*W117*H60mm

Net weight: 81g

Gross weight: 191g



Remote control

     Working temperature: -20-60°C

     Battery specification: 28*8mm

     Power supply voltage: 3.7V

     Static power consumption: 185uW

     Standby current: 50uA

     Working current: 20mA

     Emission current: 30mA

     Remote control distance: 20m

     Standby time: 6 month



Remote control instruction:

  1. There are 14 keys on the remote control panel, each button function as follows:

: Any state, the controller can be turned on or off.

: Brightness plus key, cured red, green, blue, yellow, green, purple, white seven colors 100 level adjustable, DIY color brightness level settings are determined according to the proportion of the value of RGB color settings, adjustable brightness level range is 10-100 level, each time press, the brightness will plus one level, long press can fast adjust the brightness level. Enter the DIY setup mode is increase the brightness of selected the red, green, and blue colors of one of its, the brightness gray value is1000 level adjustable, can long press.

: Brightness minus key, cured red, green, blue, yellow, green, purple, white seven colors 100 level adjustable, DIY color brightness level settings are determined according to the proportion of the value of RGB color settings, adjustable brightness level range is 10-100 level, each time press, the brightness will minus one level, long press can fast adjust the brightness level. Enter the DIY setup mode is increase the brightness of selected the red, green, and blue colors of one of its, the brightness gray value is1000 level adjustable, can long press.

: Speed plus key, 100 level adjustable, each time press, the speed level will plus one level, long press can fast adjust speed level.

: Speed minus key, 100 level adjustable, each time press, the speed level will minus one level, long press can fast adjust speed level.

: DIY set and saved key, press once the white light will flashes three times, then means enter into DIY edit mode, press again to exit edit mode, return to the status before enter into the DIY edit mode.

: Color selection key. In the color-selectable modes, quickly select the desired color. Respectively are the on/ff key of red light, green light, blue light, click the corresponding color, the lights will turn on, and then click the corresponding color again, the lights will turn off, you can quickly mix red, green, blue, yellow, purple, glows white seven colors by combining, when the red, green, blue are all off, it will light on white color. When entering the DIY setup mode, press three buttons, the corresponding color will blink three times, then shows can adjust the brightness of the corresponding color by brightness adjust key.

: Red, yellow, green, cyan, blue, purple, white and seven color selection key, each time press, it will forward change a color mode, loop transformation these seven colors.

: Red, yellow, green, cyan, blue, purple, white and seven color selection key, each time press, it will reverse change a color mode, loop transformation these seven colors.

: Mode selection button, each time press, it will forward change a model

state.

: Mode selection button, each time press, it will reverse change a model

state.

: DIY color selection key. Select the DIY color for the current mode(Color Optional), when entering DIY color edit mode, select the color you want to edit. Each time press, it will change a DIY color, three kinds of DIY color turns to be selected.



2. Remote control power management: In the case of low battery, the led next to the USB port will blink red, you can not use remote control when the power is low. When charging led will blink green, charging is completed led lamp lit green.

Mode change table as follows:

No	Mode	Remark
1	Static mode	Color can choose, brightness adjustable, speed is not adjustable
2	Strobe mode	Color can choose, speed adjustable,brightness adjustable
3	Breathing mode	Color can choose, speed adjustable, brightness is not adjustable
4	Gradual bright and dark	Color can choose, speed adjustable,brightness adjustable
5	Half the stroboscopic	Color can choose, speed adjustable,brightness adjustable
6	Three color jumpy changing	Color can’t choose, speed adjustable, brightness adjustable
7	Seven color jumpy changing	Color can’t choose, speed adjustable, brightness adjustable
8	Seven color gradual changing	Color can’t choose, speed adjustable, brightness is not adjustable



Controller external dimension:





Remote control external dimension:



Interface instruction:

Controller power supply input interface: Input voltage range is 12-24V, there are two interfaces can choose one.



Method 1: Using terminal with screw, â‘ is negative, â‘¡is positive.

Method 1: Using conventional DC power transposon, â‘¢ is DC interface.

Controller output interface:



     Output voltage range is12-24V, each channel output maximum current is 4A, â‘  is positive, â‘¡ is red light interface, â‘¢Green light interface, â‘£Blue light interface.

Remote control interface and indicator light:





â‘  : Power indicator light, when the power is low, the red light will flash, when charging, the green light will flash, charging is completed, the green light will always lit.

â‘¡ : USB charging interface.

â‘¢ : Press key indicator light, when press any button, the blue light will on.



Technical Application







Remarks:

1. Connect the load wire at first, following by the power wire; Please ensure short circuit can not occur between connecting wire before you turn on the power;

2. Power supply voltage range is DC12~24V, more than voltage range maybe burn out the controller.

3. When not use touch remote control for long time, we suggest you to take down the batteries.
